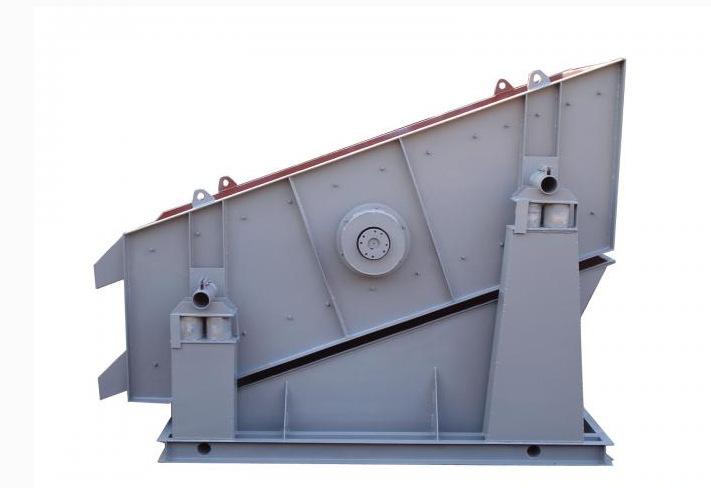

圓振篩產品簡介

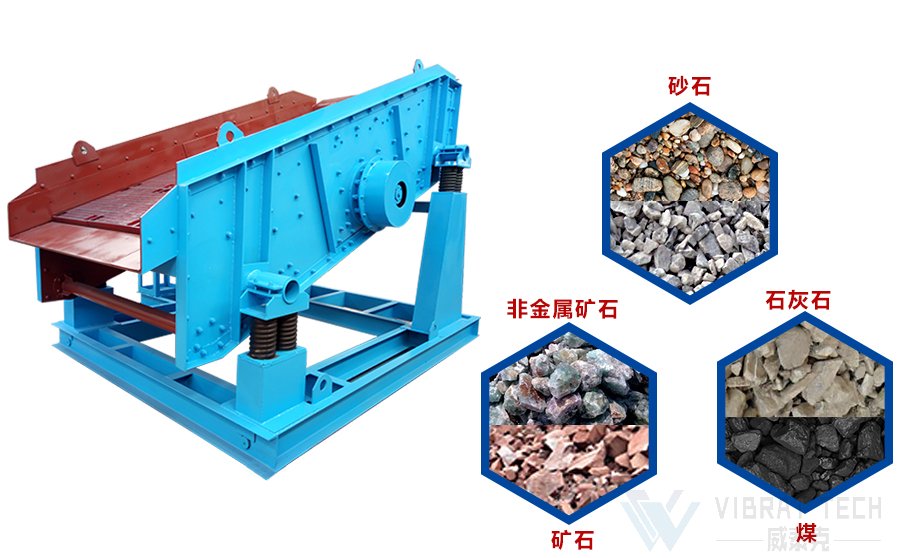

　　河南威泰克YＫ型圓振篩的材質采用高強度錳鋼制作對于硬度較高、大塊狀物料有較強的耐沖擊力比如煤碳、碎石、鵝卵石等，可根據實際情況配備橡膠彈簧有效減小運行中的噪音。圓振動篩與普通振動篩最的的區別在于采用激振器偏心塊作為動力源篩分過程中有足夠的彈跳力避免物料卡槽影響篩分透網率。圓振動篩分為單層式和雙層式多應用于電力、礦山、洗煤廠、建材等行業作為干式篩分的最佳選擇。如采石場生產線，篩分砂石骨料，煤礦篩煤、選煤廠、選礦廠、礦山生產線、、發電廠、化工廠、冶金廠等多個行業的物料分級、篩選用。

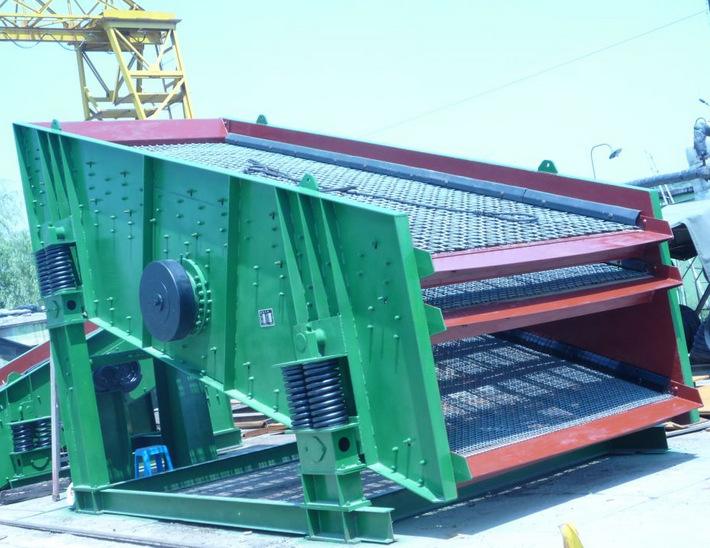

圓振篩

圓振篩產品優勢

　　1、采用塊偏心作為激振力，振動強度高、生產能力大、篩分效率高;

　　2、卡在篩孔中的物料可以跳出，防止篩孔堵塞;

　　3、篩子橫梁與篩箱采用高強度螺栓聯結，無焊接;

　　4、采用輪胎聯軸器，柔性聯接，運轉平穩;

　　5、結構簡單，運轉平穩，設備維護方便，使用周期及整機使用壽命長;

　　6、可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩機的處理量;

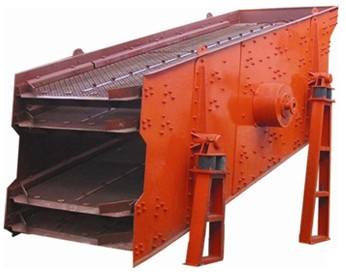

圓振篩

圓振篩工作原理

　　圓振篩的篩箱運動軌跡為圓形或橢圓形圓振動篩采用慣性激振器產生振動其振動源一般為電動機帶動激振器.圓振動篩為單軸振動器固定在篩箱上的主軸由振動電機帶動告速旋轉安裝在主軸上的偏心體隨之轉動產生離心慣性力使可以自由振動的篩箱產生近似圓形軌跡的振動。

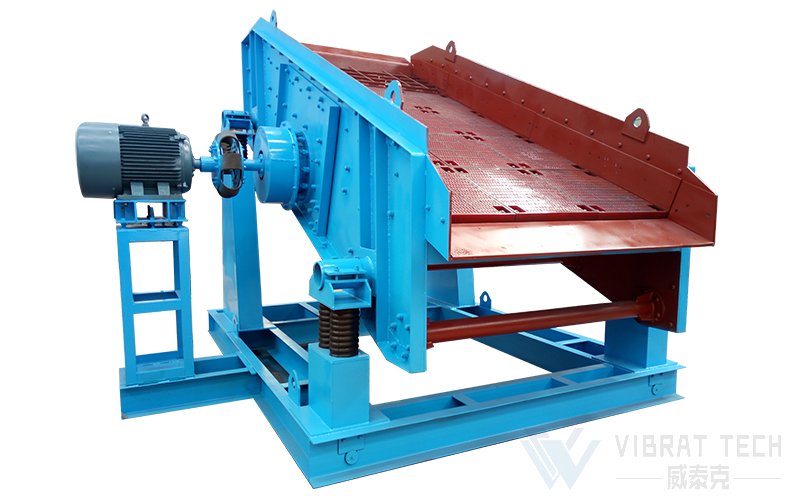

圓振動篩結構特征

　　YK系列塊偏心圓振篩主要由篩箱、激振器、傳動裝置、支承裝置等零部件組成。 (1)激振器為單軸塊偏心、外置式激振器結構。兩個激振器均由偏心塊、軸承、保護罩等零件組成，并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向邊軸器連接，使它們能保持同步運轉。 (2)篩箱由側板、橫梁、篩網、加強鋼板等組成。為保證牢固可靠，篩機側板采用整塊鋼板，除橫梁鋼管與法蘭連接處焊接外，其它各部位均采用扭剪形高強度螺栓聯接。篩網用**拉板拉緊，裝拆方便、工作可靠。 (3)支承裝置：在支座上有橡膠彈簧。橡膠彈簧是彈性元件，篩箱通過橡膠彈簧支承在支座上，以隔離篩箱的振動。 (4)傳動裝置：電動機經過輪胎式聯軸器與激振器相聯，以實現運動的傳遞。

圓振動篩型號說明

　　2 Y K □□□□

　　┬ ┬ ┬ ┬ ┬

　　│ │ │ │ └─────────　篩面長度dm

　　│ │ │ └──────────-　篩面寬度dm

　　│ │ └────────────　塊偏心振動器

　　│ └─────────────-　圓運動

　　└───────────────　篩面層數(單層不寫)

圓振篩技術參數

型號	篩面參數					給料粒度 ≤mm	處理能力 m3/h	雙振幅 mm	電機參數
型號	層數	篩面 mm	面積 m2	傾角 0	篩孔 mm	給料粒度 ≤mm	處理能力 m3/h	雙振幅 mm	型號	功率 kw	轉速 r/min
YK1230	1	1200×3000	3.6	15	5-50	150	20-100	7	Y160M-6	7.5	980
2YK1230	2	1200×3000	3.6	15	5-50	150	20-100	7	Y160L-6	11	980
YK1530	1	1500×3000	4.5	20	5-50	150	25-180	7	Y180L-6	15	980
2YK1530	2	1500×3000	4.5	20	5-50	150	25-180	7	Y180L-6	15	980
YK1545	1	1500×4500	6.75	20	5-50	150	30-250	8	Y180L-6	15	980
2YK1545	2	1500×4500	6.75	20	5-50	150	30-250	8	Y180L-6	15	980
YK1842	1	1800×4200	7.56	20	5-100	150	100-500	8	Y180L-6	15	980
2YK1842	2	1800×4200	7.56	20	5-100	150	100-500	8	Y180L-6	15	980
YK1848	1	1800×4800	8.64	20	5-100	150	130-600	8	Y200L1-6	18.5	980
2YK1848	2	1800×4800	8.64	20	5-100	150	130-600	8	Y200L1-6	18.5	980
YK2160	1	2100×6000	12.6	20	5-100	200	150-800	8	Y225M-8	22	760
2YK2160	2	2100×6000	12.6	20	5-100	200	150-800	8	Y225M-8	22	760
YK2460	1	2100×6000	14.4	20	5-100	200	200-950	8	Y250M-8	30	760
2YK2460	2	2100×6000	14.4	20	5-100	200	200-950	8	Y250M-8	30	760
YK3072	1	3000×7200	21.6	20	5-100	200	300-1200	8	Y280S-8	37	760
2YK3072	2	3000×7200	21.6	20	5-100	200	300-1200	8	Y280S-8	37	760
注：本參數僅供參考。產品性能在不斷改進中,影響部分參數值變化,本公司擁有對以上參數的解釋權。

圓振動篩外形尺寸

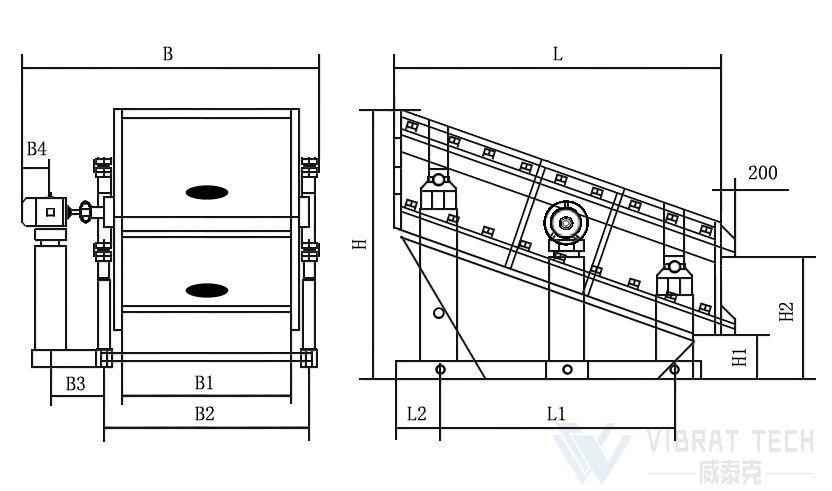

圓振篩外形尺寸圖

型號	L	L1	L2	B	B1	B2	B3	B4	H	H1	H2
YK1230	3550	2545	560	2365	1225	1675	283	277	2220	832
2YK1230	3550	2545	560	2365	1225	1675	283	277	2420	140	832
YK1530	2984	1910	573	2670	1530	1681	283	277	2280	844
2YK1530	2984	1910	573	2670	1530	1681	283	277	2420	130	844
YK1545	4130	3138	562	2670	1530	1981	283	277	2655	790
2YK1545	4130	3138	562	2715	1530	1981	305	300	2675	180	790
YK1842	4130	3138	562	3020	1835	2286	305	300	2675	845
2YK1842	4130	3138	562	3020	1835	2286	305	300	2675	180	845
YK1848	4704	3694	560	3020	1835	2286	305	300	2860	825
2YK1848	4704	3694	560	3020	1835	2286	305	300	2860	165	825
YK2160	5892	3436	825	3424	2140	2591	385	319	3675	1094
2YK2160	5892	3436	825	3463	2140	2591	404	339	3675	205	1088
YK2460	5892	3890	825	4250	2445	2950	520	380	3850	1283
2YK2460	5892	3890	825	4250	2445	2950	520	380	3850	250	1283
注：本參數僅供參考。產品性能在不斷改進中,影響部分參數值變化,本公司擁有對以上參數的解釋權。

YK系列圓振動篩(圓振篩)安裝與調試

　　YK系列圓振動篩安裝時應按設備圖紙的要求預埋鋼板，要求預埋鋼板的上平面位于同一水平面上，安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配，保證各個彈簧的高度和剛度基本一致。振動篩出廠后，如超過6個月才安裝，則安裝前必須將振動器內的軸承拆下清洗，注入新潤滑脂(2號鋰基潤滑脂)。該系列振動篩經重新安裝后，用手轉動偏心軸不得有阻力過大或卡死等現象，否則應及時查清原因加以調整。

　　振動篩各部件安裝完，檢查合格后，可進行試運轉，試運轉前應詳細檢查以下項目：1、各處緊固螺栓的緊固情況，發現松動應及時按時擰緊。 2、檢查電機接線、轉向是否正確，圓振篩電機應朝料流方向旋轉。3、檢查篩機運動部分周圍的固定設施，如入料、排料溜槽及篩下漏斗與篩機是否有碰撞可能。篩箱與周圍固定物之間的最小安全距離不得小于80mm。 4、檢查各潤滑部分是否加好潤滑油脂。5、啟動運轉正常后，需連續運轉最少不得小于4小時的空載試車，觀察篩機是否一直運轉正常，并檢查軸承溫度。軸承溫升不超過45℃，最高溫度不超過80℃。振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內，應每周將各處的緊固螺栓重新緊固一遍，以后一個月緊固一次。

YK系列圓振動篩使用與維護

　　振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待篩面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或有異常聲響，應及時停機檢查，找出原因，排除故障。振動器軸承采用2號鋰基脂潤滑，正常情況下，每?jī)蓚€(gè)月加注一次潤滑脂，加注量不宜過多，否則會引起軸承過熱。振動器使用6個月后，檢查油脂情況，如發現變干或有硬塊時，應清洗更換新油脂，軸承應每年清洗檢查一次。

　　
　　咨詢圓振篩的價格或選型，需客戶提供參數：如物料名稱、篩網層數、入料粒度、出料粒度、含水量、處理量，才好為用戶提供報價;圓振動篩的篩板可安裝多種：編織網、鑄造篩板、棒條篩板、聚氨酯篩板等類型，可以根據客戶現場物料來選擇篩板/篩網;
